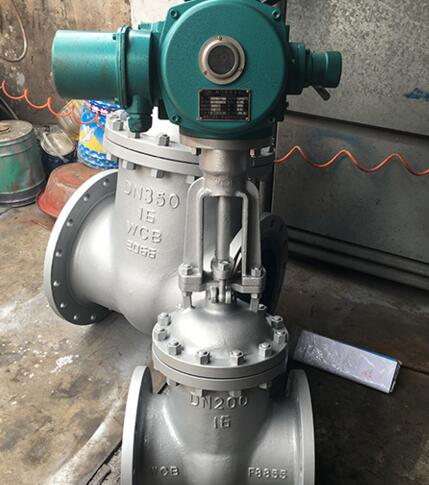

電動閥門廣泛應用于市政和工礦企業的給排水系統。電動閥門由電動裝置、閥門本體、連接附件和控制箱等組成。電動閥門的電動裝置是實現閥門程控、自控和遙控不可缺少的驅動設備。

　　電動閥門一般是由給排水專業選型的，給排水專業技術人員在工程設計時須對閥門的電動裝置提出具體的功能要求，并由專業制造廠商對電動裝置進行選型。然而，在實際工程中經常會發生在現場安裝時，閥門電動驅動裝置與控制系統沖突等不匹配的現象。這通常是由于在確定電動裝置的功能需求時有不合理或是不完善的地方。

閥門電動裝置的組成

　　電動裝置一般由下列部分組成：專用電動機減速機構，用以降低電動機的輸出轉速；行程控制機構，用以調節和準確控制閥門的啟閉位置；轉矩限制機構，用以調節轉矩（或推力）并使之不超過預定值；手動、電動切換機構，進行手動或電動操作的聯鎖機構；開度指示器，用以顯示閥門在啟閉過程中所處的位置。其中，行程控制機構、轉矩限制機構、手動、電動切換機構及開度指示器等合稱為電動執行器。

電動裝置選型、確定功能要求時所須注意的要點

　　在電動裝置選型、確定功能要求時，需要注意的要點包括確定電動裝置的IP防護等級、電動裝置的電源電壓、電動裝置的90°運行時間和電動執行器的形式等。

　　

1.確定電動裝置的IP防護等級

　　在進行電動裝置選型時，首先要根據工作環境和使用要求確定電動裝置的IP防護等級。一般給排水系統電動閥門驅動裝置按照工作環境的不同可分為室外型、戶內型。室外型電動閥門驅動裝置常用的IP防護等級是IP54或IP55，戶內型電動閥門驅動裝置常用的IP防護等級是IP43或IP44。通常，給排水系統的閥門電動驅動裝置不采用潛水型的。電動裝置的IP防護等級應由給排水專業技術人員提出并確定。

　　

2.確定電動裝置的電源電壓

　　目前國內用戶常用的電源電壓有380V和24V，具體應根據外界所能提供的電源條件確定。

　　

3.確定電動裝置的90°運行時間

　　所謂電動裝置的90°運行時間，也就是電動閥門開到位、關到位所需的時間，該要求是由閥門和電動裝置的專業制造廠家所確定的。常規90°運行時間7.5～30s不等，但應符合水系統工藝的要求。90°運行時間越短，電動裝置電動機功率越大，電流越高。

　　大功率水泵通常采用閉閥輕載起動，以降低水泵起動的電流。在水泵出水管上裝有止回閥、電動閥等。一般閉閥起動的時間為10～30s，因此，水泵出水管電動閥門的電動裝置的90°運行時間應與給排水工藝所確定的閉閥起動時間相一致。閥門的啟閉速度若過快，易產生水擊現象。

　　在工礦企業用水中，通常設有由安全水箱或水塔供水的事故應急供水系統。事故應急供水管上也常設有電動閥門，為確保生產的安全，事故供水管電動閥門要求開啟及時、反應靈敏，因此，該閥門電動裝置的90°運行時間也應盡量縮短。

　　

? ? ? ? 4.確定電動執行器的形式

　?。?）電動執行器的常見形式

　　1）開關型（開環控制）。開關型電動執行器一般實現對閥門的開關控制，閥門要么處于全開位置，要么處于全關位置，此類閥門不需對介質流量進行精確控制。開關型電動執行器因結構形式的不同還可分為分體結構和一體化結構。選型時必須對此做出說明，不然經常會發生在現場安裝時與控制系統沖突等不匹配現象。

　　2）調節型（閉環控制）。調節型電動執行器不僅具有開關型一體化結構的功能，還能對閥門進行精確控制，調節介質流量?？刂菩盘?hào)包括電流、電壓，調節型電動執行器控制信號一般有電流信號（4～20mA、0～10mA）或電壓信號（0～5V、1～5V），選型時需明確其控制信號類型及參數。

　　調節型電動執行器工作方式一般為電開型（以4～20mA的控制為例，電開型是指4mA信號對應的是閥關，20mA對應的是閥開），另一種為電關型（以4～20mA的控制為例，電開型是指4mA信號對應的是閥開，20mA對應的是閥關）。

　　失信號保護是指因線路等故障造成控制信號丟失時，電動執行器將控制閥門啟閉到設定的保護值，常見的保護值為全開、全關和保持原位三種情況。

　　開關型電動執行器也有失信號保護。

　?。?）確定電動執行器的形式

　　1）開關型和調節型的確定。在市政和工礦企業的供水系統中，一般電動閥門的主要功能是打開或關閉水管路，因此最常用的應是開關型電動執行器。但在工礦企業工藝設備的許多中間配管的冷卻水系統中，對于流量、壓力等供水要求的精度非常高，冷卻水流量、壓力的變化對設備的生產條件產生很大的影響，因此在這種情況下使用的電動閥門應配備調節型的電動執行器。

　　在確定電動執行器是采用開關型還是調節型前，首先應對所使用電動閥門的具體工況條件加以深入的了解，然后向?qū)I(yè)制造廠家提出合理的功能要求。

　　關于調節型控制型號類型和工作形式的確定，應根據工藝設備的具體生產條件和工況確定。

　　2）分體結構和一體化結構形式的確定。分體式結構的電動執行器的缺點是不便于系統整體安裝，增加接線及安裝費用，且容易出現故障，當故障發生時不便于診斷和維修，性價比不理想。

　　一體化結構的電動執行器的優點是方便系統整體安裝，減少接線及安裝費用，容易診斷并排除故障。但傳統的一體化結構產品也有很多不完善的地方?，F(xiàn)今，市政和工礦企業的供水排水系統或循環水處理系統等的控制均采用PLC及計算機程序控制，并具備CRT畫面顯示。水系統的控制通常集中設置于水系統控制室或電氣室，電氣室內設PLC柜和MCC柜。所有現場電裝設備現場僅設操作箱，操作箱與電氣室內PLC柜相聯，然后將信號送至MCC柜，最終控制現場的設備。在這種工況條件下，采用分體式結構的電動執行器是比較合理的。如果采用一體化結構的電動執行器，其自身的功能可能與水系統控制的整體設計不能完全匹配，反而容易產生故障。另外，分體式結構的電動執行器的價格也比一體化結構的電動執行器的價格低。

　　對于一些水系統簡單，控制要求不高或是僅要求現場控制的工況，可以考慮采用一體化結構的電動執行器。

　　3）關于失信號保護的確定。因線路等故障造成控制信號丟失時，閥門究竟應該是全開、全關或保持原位，應根據具體的工藝條件確定，一般情況下，應要求閥門保持原位。

　　大功率水泵出水管上的電動閥門，應要求故障時閥門保持原位狀態。因?yàn)樵撾妱?dòng)閥門是與水泵聯鎖控制的，泵開閥開，泵關閥關。如果該閥門因故障關閉，而水泵未能及時關閉，將對水泵設備和該電動閥門前管路、閥門等造成水錘損害。

　　對工礦企業各生產用水點特別是冷卻水用戶處的電動閥門，在電動閥門故障時，也應要求其能保持原位狀態，以免因?yàn)橥蝗粩嗨畬?duì)工藝設備造成損害。

　　

 5.其他事項

　　閥門電動裝置另有操作力矩、操作推力、輸出軸轉動圈數、閥桿直徑、輸出轉速及電動機功率等主要參數。該部分參數均應由專業制造廠家確定。

　　水系統閥門電動裝置工作的環境通常為常溫，而一般電動裝置的使用環境溫度是－20～55℃，所以可不提明確要求。

　　

　　電動閥門的電動裝置的選型是否合理，對于實現電動閥門的功能具有決定性的作用。電動裝置的具體選型固然是由專業制造廠家進行的，但在選型之前，應由給排水專業技術人員提出合理功能需求。
